光回線に接続するLAN配線工事, LAN cabling work for connecting to optical fiber line
旧集合住宅の各住居には光電気メディアコンバータとスイッチングハブが設置してあり、全ての部屋に電源コンセント、テレビケーブル出力、LANモジュラージャックの付いたマルチメディアパネルが設置されていた。インターネットにはLANでもWi-Fiでも接続できた。時々インターネット不通になることがあったが、Wi-Fiルーターの電源をOFF/ONするとほとんど回復したのでWi-Fiは不安定になることが多いと感じた。引越した住居では、光回線を契約し室内ではLANもWi-Fiも使えるようにしたい。光回線の契約をして実施される工事の具体的内容を知りたいが、各種オプションがあり、なかなか分からない。
NTTの技術者が光回線工事に来た時（2024年10月23日）、いろいろ聞いてみた。屋外の電柱を利用して設置してある光回線中継器から光ファイバーを屋内に引き込み、光テレビ信号分離装置、ONU、ルーターから構成されるシステムに接続する。これがひかりテレビのオプションを入れた工事内容のようだ。ルーターにはWi-Fiと電話機能が付いている機種が多いようだ。各部屋にLAN配線をするのなら、町の電気屋さんに頼めばよい、NTTに頼んだら高額になりますよ、との助言だった。LANコネクターやパネルに取り付けるパーツは通信販売などで買えます、とも教えてくれた。調べて見ると、マルチメディアパネルはJIS規格になっていて、LANパーツも通信販売で購入できることが分かった。それなら各部屋へのLAN配線は自分でやってみようと決めた。LAN配線の各種パーツと取付工具を揃える必要がある。
工具
現役時代（30年ほど前のこと）、コンピュータの設置やLAN配線をやった経験がある。個人でもLANケーブル自作するため、カシメ工具やカッターを購入した。引越すときも捨てないで持ってきた。

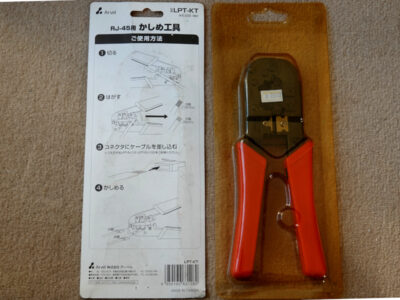

写真のカッターとカシメ工具は、Cutter(HT-109, Made in Taiwan)、RJ-45用かしめ工具: LPT-KT, Arvel. Made in Taiwan, 6,500円(税別) ヨドバシカメラ 2,690円と記載してある。台湾製であることは注目に値する。30年後にも使える機器なのか？

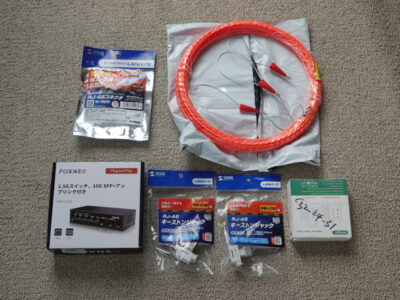

LAN工事DIYのためにはパーツや工具を追加購入する必要がある。通信販売（アマゾン）で新しく購入したパーツと工具類は次の通りです。
サンワダイレクト LANケーブル 100m CAT6A 自作用 単線 伝送速度10Gbps 伝送帯域500MHz レングスマーク入り ブルー 500-LAN6A-CB100BL ￥12,800
サンワサプライ RJ-45コネクタ（カテゴリ6A、貫通型、への字ラッチ、ブーツ付き）10個入り ADT-6ARJKNH-10 ￥1,442
サンワサプライ(Sanwa Supply) CAT6Aキーストンジャック LA-FP-MJ7 ￥1,747
FOXNEO 2.5gbps スイッチングハブ 6ポート（4×2.5G RJ45と2x10G SFP+）搭載 個人や家庭向けのスイッチングハブ 静音ファンレス設計 デスクトップや壁掛け設置可能 金属筐体 プラグアンドプレイ アンマネージド スイッチングハブ ￥5,504
LANケーブルテスター 結線・断線チェック RJ45コネクタ付きUTP・STPケーブル/RJ-11コネクタモジュラーケーブル対応 ￥880
通線 ワイヤー 15m 入線専用ワイヤー 通線工具 スチールワイヤー ロッド径 (4.5mm*15M) ￥1,399
